高壓配電房絕緣板的外觀及規格尺寸有哪些？
高壓絕緣板一、絕緣板概述：絕緣板、絕緣毯是廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用，具有較高的彈性，在介電環境中工作，zui大絕緣電壓10萬伏。顏色分為黑色、紅色及綠色，一般規格為3-12mm客戶要求定長、定重。
二、產品用途 可用于高溫易燃環境的鋪設

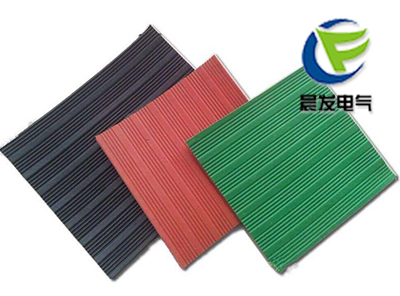

三、顏 色：(1)紅色絕緣板、(2)黑色絕緣板、(3)綠色絕緣板、(4)藍色絕緣板注：其他各種顏色均可定制，特殊顏色需要提供色卡
四、絕緣板厚度：
在整個絕緣板上應隨機選擇5個以上不同的點進行厚度測量和檢查?？墒褂们Х中母位蛲瑯拥木鹊膬x器進行測量。千分尺的精度應在0.02mm以內,測鉆的直徑為6mm,平面壓腳的直徑為(3.17±0.25)mm,壓腳應能施加(0.83±0.03)N的壓力.絕緣板應平展放置,以使千分尺測量之間是平滑的。厚度 3mm ;5mm;6mm;8mm;10mm;12mm寬度 0.1m----1.5m
五、高壓絕緣板按照電壓等級可分為：
(1)5KV絕緣板，(2)10KV絕緣板， (3)15KV絕緣板 ，(4)20KV絕緣板 ，(5)25KV絕緣板， (6) 30KV絕緣板， (7) 35KV絕緣板
六、絕緣板質量標準：
1.外觀及規格尺寸
外觀：斑痕或凹凸不平：深度或高度不得超過膠墊厚度公差;氣泡：每平方米內，面積不于1cm2的氣泡不超過5個，任意兩個氣泡間距離不小于40mm;雜質：深度及長度不超過膠墊厚度不小于40mm;邊緣不齊或海綿狀：寬度不超10mm，長度不超過膠墊總長的1/10;裂紋：不允許有
2.硬度(邵爾A)：55-70
3拉伸強度及扯斷伸長率：22kv絕緣板
1、拉伸強度(Mpa)≥3.0;2、扯斷伸長率≥150%;3、定伸(150%)*變形≤25%;4、熱空氣老化(70℃*72h)：拉伸強度降低率≤30%;5、吸水性≤1.5%
本產品主要適用于變電所、發電廠、配電房等。有兩種規格，分別為1000mm*1000mm和815mm*850mm，其中每種規格的厚度有6mm抗2萬伏、8mm抗2.5萬伏、10mm抗3萬伏。
高壓絕緣板七、絕緣板工藝及成型：
河北晨發電氣設備科技有限公司（18633833632）是集設計、生產、銷售、服務為一體的配電房絕緣橡膠板,10kv絕緣膠墊,耐高壓絕緣毯,綠色絕緣橡膠皮,防滑絕緣膠板,3mm絕緣墊,黑色絕緣橡膠毯,阻燃絕緣板,8mm絕緣膠皮,防靜電橡膠板專業生產廠家！
