耐高壓絕緣膠墊的用途及國家質量標準

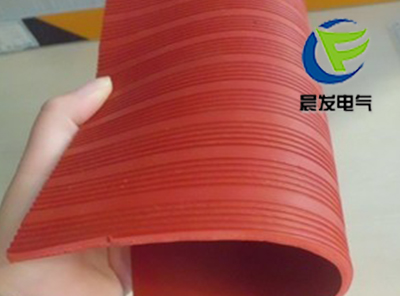

絕緣膠墊的參數 1、絕緣膠墊特點：物理機械性能良好，具有優良的絕緣性能，可在干燥的-35~+100℃空氣中介電系數要求高的環境中工作。通過43KV測試，正常工作在660V的狀態下。彈性強、絕緣性能優越, 表面有光澤。
2、絕緣膠墊的用途
適用于電子場所工作臺和地面的鋪設，電站、變電所地面的鋪設和裝設；
3、絕緣膠墊使用注意事項：絕緣膠墊應保持完好，出現割裂、破損、厚度減薄，不足以保證絕緣性能等情況時，應及時更換。
4、絕緣膠墊國家標準： HG2949-1999《電絕緣橡膠板》標準規定。
電絕緣性能試驗 膠墊厚度 工頻耐壓實驗要求時間 工頻耐壓實驗標準值 工頻耐壓實驗實測時間 工頻耐壓實驗實測值
10KV 5mm 1分鐘 10KV 2分鐘 ≥15KV
15KV 6mm 1分鐘 10KV 2分鐘 ≥15KV
25KV 8mm 1分鐘 25KV 2分鐘 ≥30KV
35KV 10mm 1分鐘 35KV 2分鐘 ≥35KV
35KV 12mm 1分鐘 35KV 2分鐘 ≥35KV
6、絕緣膠墊的試驗項目、周期和要求
序號 項目 周期 要 求 說明
1 工頻耐壓試驗 1年 電壓等級 工頻耐壓
kV 持續時間min 使用于帶電設備區域
絕緣膠墊的參數 如下：
7、絕緣膠墊的試驗方法
試驗電路如圖4所示。試驗時先將絕緣膠墊上下鋪上濕布或金屬箔，并應比被測絕緣膠墊四周小200mm，連續均勻升壓至上表規定的電壓值，保持1min，觀察有無擊穿現象，若無擊穿，則試驗通過。試樣分段試驗時，兩段試驗邊緣要重合。
圖4 絕緣膠墊試驗接線圖
8、絕緣膠墊工藝及成型：
絕緣膠墊上下表面應不存在有害的不規則性。
絕緣膠墊有害的不規則性是指下列特征之一，即破壞均勻性、損壞表面光滑輪廓的缺陷，如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標志等。
絕緣膠墊無害的不規則性是指生產過程中形成的表面不規則性。
9、 絕緣膠墊厚度：
在整個絕緣膠墊上應隨機選擇5個以上不同的點進行厚度測量和檢查?？墒褂们Х殖呋蛲瑯拥木鹊膬x器進行測量。千分尺的精度應在0.02mm以內,測鉆的直徑為6mm,平面壓腳的直徑為(3.17±0.25) mm,壓腳應能施加(0.83±0.03)N的壓力.絕緣膠墊應平展放置,以使千分尺測量之間是平滑的。
